Пример чертежа комода с пеленальным столиком

Определяем размеры пеленального комода



Здравствуйте дорогие друзья.



В этой статье мы с вами коснемся одного, очень важного вопроса, касательно пеленальных комодов.



Как вы уже, наверное, читали на страницах этого блога, данное изделие представляет собой очень удобную мебель для семьи, в которой есть грудной малыш (или малыши).

И одним из самых важных его параметров, является именно размеры.



Почему так?



Дело в том, что эта мебель должна иметь достаточно высокую жесткость и устойчивость (все-таки, на петеланльном столике иногда находится самое дорогое, любимое и хрупкое создание – малыш).



А от размеров любой конструкции, зависит ее жесткость (жесткость еще зависит от конструкции) и устойчивость.



Итак, какими же должны быть размеры пеленального комода?



Для того чтобы он был устойчивым, у него должна быть соответствующая глубина.



То есть, отношение глубины комода к высоте, должно иметь определенное значение.



Чем выше будет комод и уже (по глубине) – тем он будет менее устойчив. И наоборот, чем он будет ниже и глубже – тем он будет более устойчив.



К примеру, при высоте 1000мм и глубине 400мм, его устойчивость будет очень низкой.



А вот если при той же высоте его глубина будет, например, 700мм – в этом случае, устойчивость конструкции заметно улучшиться.



Если вышесказанное выразить в цифрах, то устойчивость всей конструкции будет увеличиваться при условии, когда отношение его глубины к высоте будет стремиться к единице (1).



Глубина : высота =1



Но, в данном случае, не нужно полагаться только на габариты изделия, так как у нас с вами речь именно о пеленальных комодах. А у них устойчивость должна быть намного выше, чем у обычных потому, что выдвинутый пеленальный столик, на котором должен располагаться малыш, создает дополнительный (довольно большой) «крутящий момент», стремящийся опрокинуть всю конструкцию.



Для подстраховки, нужно всегда стараться его закрепить жестко к стене (кстати, это обязательно нужно делать в случае неустойчивости конструкции, когда при определенной высоте, она имеет небольшую глубину).



Так же, нужно понимать, как правильно «загружать» комоды.



Самый большой вес (хранимых вещей) должен располагаться в нижних выдвижных ящиках изделия (но никак наоборот). Этот момент тоже сильно влияет на устойчивость всей конструкции.



Это – самые основные моменты, касающиеся данного вида корпусной мебели.



Чертежи комода с пеленальным столиком



Сегодня мы с вами поговорим о комодах, которые изготавливаются специально для грудных детей.



Вещь довольно интересная и удобная, хотя и краткосрочная (в том смысле, что ребенок со временем подрастает, и надобность в его пеленании, естественно, отпадает).



Но во всем этом есть одно преимущество: На страницах этого сайта, мы с вами учимся делать мебель самостоятельно. Естественно, такой комод сделаем тоже сами.



А раз так, то со временем, когда в пеленальном столике не будет необходимости, его можно будет просто убрать (сами сделаем, сами сможем что-то изменить).



Итак, прежде чем рассмотреть чертежи этого комода, думаю, есть смысл сказать вообще несколько слов о подобной мебели.



Итак:



В данном примере, сам столик (который представляет собой несложных механизм из деталей, сделанных из ДСП, скрепленных между собой обычными межсекционными стяжками) раскладывается, увеличивая таким образом, свою поверхность (грубо говоря, поверхность крышки комода).



По этому, учитывая, что на него нужно будет класть малыша, вся конструкция должна быть очень устойчивой, так как столик будет «работать» как рычаг, в разы, увеличивая крутящий момент, способный при определенных условиях, перевернуть весь комод.



Для того чтобы этого не произошло, всю конструкцию нужно планировать в двух возможных вариантах:

Она должна быть, по возможности, не высокой и глубокой (естественно, о конкретных цифрах, в данном случае, говорить сложно, но для ориентира, отношение ее глубины к высоте должно стремиться к единице (1) – это, естественно, в идеальном варианте).

Если конструкция, в силу каких то непреодолимых причин, все же не устойчивая – ее нужно жестко закрепить к стене.



Так же, для большей устойчивости, комод нужно загружать вещами, начиная с нижнего ящика (но никак не с верхнего).



По этому, в данном случае, интерес представляет сама конструкция пеленального столика.



А сейчас рассмотрим один из многочисленных примеров подобной мебели.

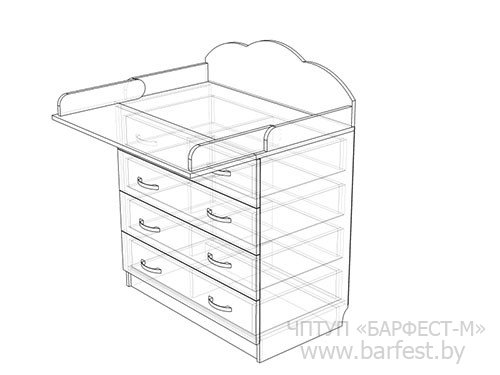

Итак, комод, который вмещает в себя четыре одинаковых выдвижных ящика.



Его габаритные размеры (не учитывая сам столик и быльце за ним):



814-850-480 (ВхШхГ).



В данном случае, об особой устойчивости говорить не приходится, по этому, либо комод нужно закрепить к стене, либо два нижних ящика должны вмещать ощутимый вес (первый вариант, естественно, предпочтительней).

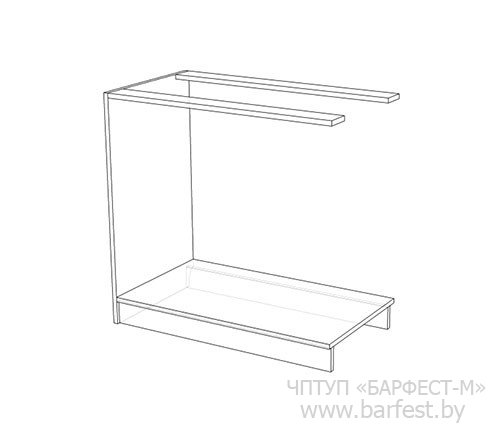

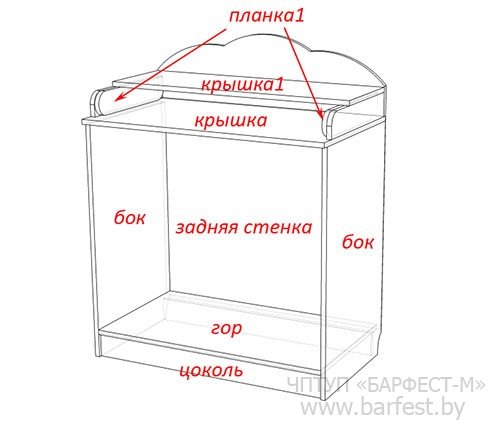

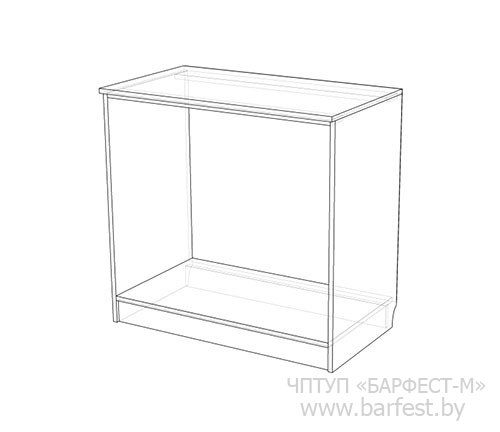

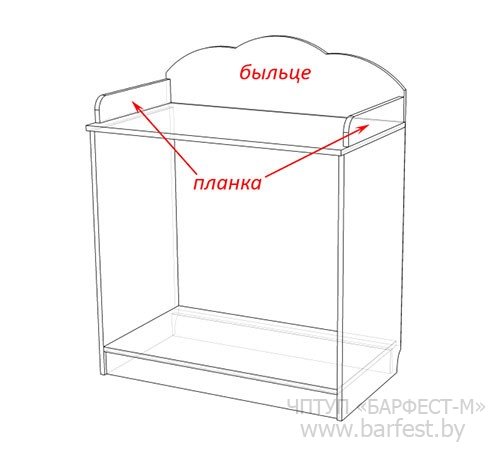

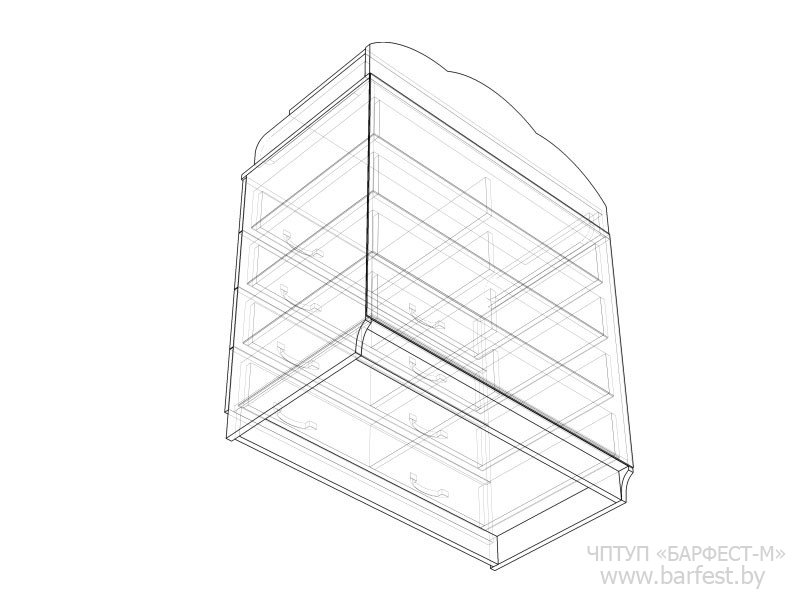

Теперь, схемы изделия:









Его деталировка:

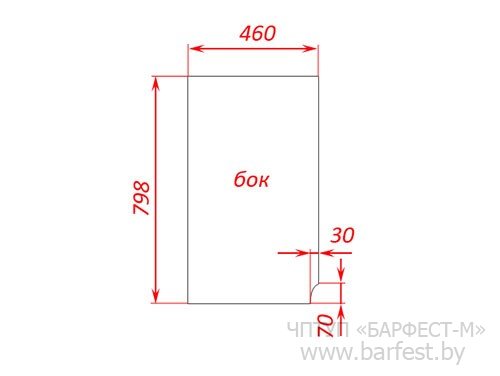

 бок  798  460  2

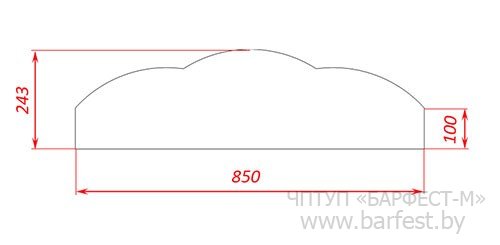

 быльце  243  850  1
 гор  818  460  1

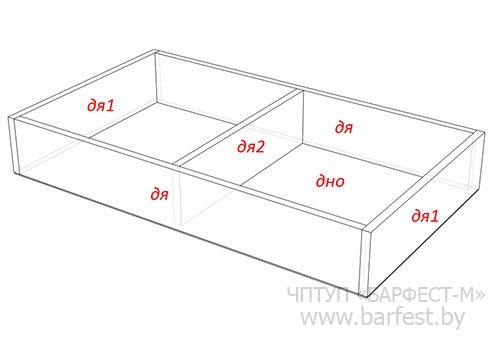

 дя  120  760  8
 дя1  120  450  8
 дя2  120  418  4
 кп  80  818  2
 крышка  850  480  1
 крышка1  850  283  1

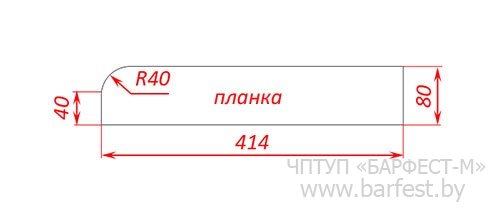

 планка  80  414  2

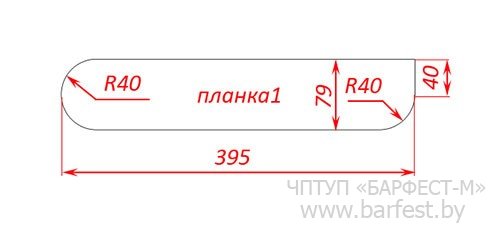

 планка1  79  394  2
 цоколь  80  818  2

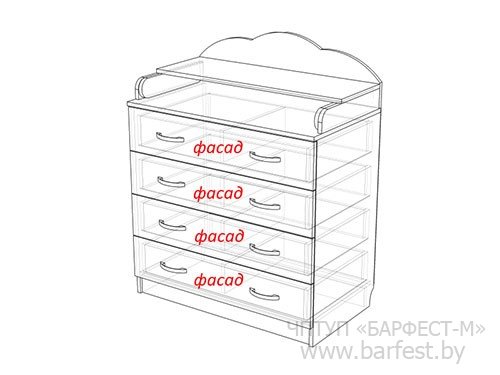

 фасад  177  846  4
 задняя стен  732  848  1
 дно  790  448  4

 Как видите, ничего сложного, данное изделие собой не представляет.



Выдвижные ящики, естественно, крепятся к коробу на телескопических направляющих.



В этой статье мы научимся рассчитывать разметку установки направляющих в коробе с выдвижными ящиками.

Задача эта не из сложных, но почему-то она больше всего создает проблем начинающим мебельщикам при изготовлении подобных модулей.


А проблемы возникают из-за непонимания самого алгоритма. Так вот, его мы сегодня и рассмотрим.

В нашем примере будет короб, ширина, которой 500мм, высота 700мм и глубина 460мм.

Он имеет цоколь высотой 60мм.

Для расчета, нам потребуется всего лишь два размера – его высота и глубина.

 Сразу уточню, что его глубина равна 460мм не спроста. Дело в том, что размерный ряд шариковых направляющих таков:
400мм-450мм-500мм.

Если мы выбираем направляющую на 450мм, то общая глубина модуля должна быть на 5-10 миллиметров больше ее размера (для нормальной работы этой фурнитуры).



Короб будет иметь 4 одинаковых выдвижных ящика, и на них, направляющие будут крепится по центру.

Мало того, их центральная ось должна совпадать с центральной осью фасада (другими словами, он крепится к ящику по центру).

Определяемся с зазорами между фасадами.

Пусть в нашем случае зазоры будут по 2мм, причем, нижняя грань нижнего фасада должна быть на одном уровне с нижней гранью нижнего горизонта короба.

Все необходимые условия для расчета у нас есть.

Можно начинать:

Зная зазоры, можно рассчитать высоту фронтов (для нашего расчета их ширина не принципиальна).

Высота всего короба (а если быть точнее – то его бока), равна 700мм.

Мы можем высчитать размер участка этого бока, занимаемый фасадами (по высоте). От общей его высоты отнимем высоту цоколя, и получим искомый размер:

700-60=640 (мм).

Так как зазоры мы дали по 2 мм (и их у нас четыре), то суммарный зазор будет равен 8 мм.

Отнимем от 640мм полученный суммарный зазор, и узнаем чистое расстояние по высоте:

640-8=632 (мм).

Полученное значение делим на четыре:

632/4=158 (мм) – Это чистый размер фасада по высоте.

Теперь нужно определиться с высотой самого выдвижного ящика.

В данном случае, ее можно взять равной 100мм.

Теперь, обладая исходными данными (которые приведены выше), мы должны высчитать самую важную во всех этих расчетах величину.

Эта размер от верхней грани фасада до его центральной оси (по которой крепится направляющая на выдвижной ящик).









В данном случае, он определяется довольно просто:


158:2=79 (мм).

Оперируя этой величиной, мы быстро и точно разметим боковые детали нашего короба.

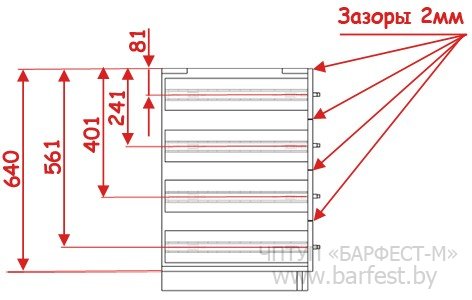

Итак, начнем размечать бока, на которых будут находиться направляющие (точка отсчета – верхняя грань бока модуля):

Первая ось будет равна величине зазора плюс 79мм:

2+79=81 (мм).

Вторая ось будет равна 81 плюс 79 плюс 2 (зазор между фронтами) и плюс 79.

Посчитаем:

81+79+2+79=241 (мм).

Аналогичным образом высчитываются положение всех направляющих.

Таким способом делается разметка под направляющие в том случае, если все фасады с выдвижными ящиками размечаемого модуля одинаковы.


Ну а на этом все.



До встречи.



(материал взят с блога Сделаем Мебель Сами)
